Wittenberg WB 559 antenne véhicule MiMo 5G/4G/3G/2G, GPS/GNSS

Produktbeschreibung

Wittenberg WB 559 Antenne MiMo GPS/GNSS, MiMo 5G/4G/3G/2G & 3x3 MiMo 2.4/4.9 - 6 GHz

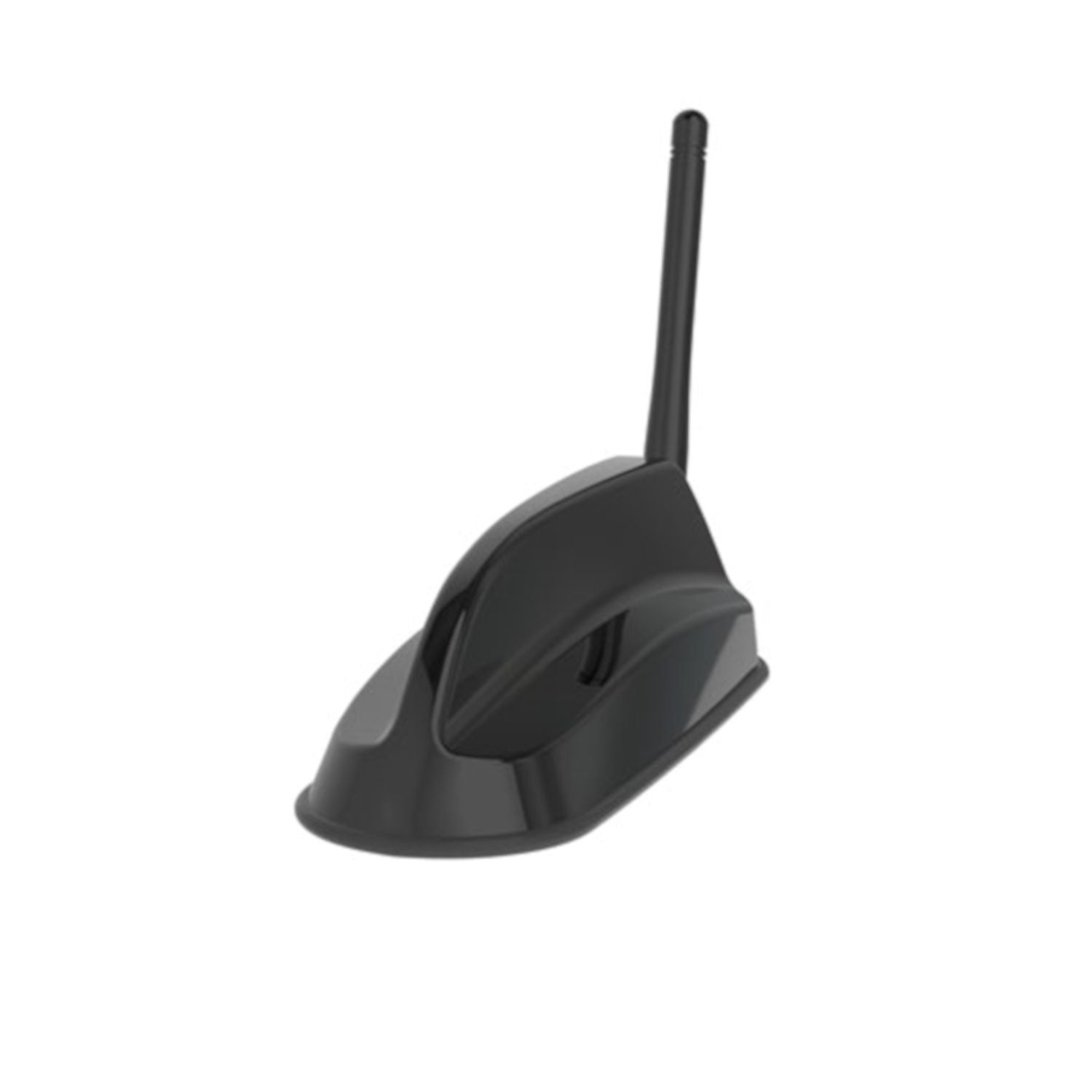

Le boîtier compact au design discret en forme d'aileron de requin comprend une antenne MiMo 2x2 pour 2G/3G/4G/5G et un élément GPS actif. Avec le radiateur WiFi fourni et les 2 antennes WiFi dans le boîtier, l'antenne offre une fonctionnalité WiFi 3x3 MiMo.
L'antenne multifonctionnelle est particulièrement adaptée à une utilisation dans la sécurité publique ou dans les secteurs des transports et de l'industrie.
Un seul trou est nécessaire pour installer l'antenne, par exemple sur le toit d'un véhicule.Le trou de l'antenne d'origine du véhicule peut également être utilisé pour cela.

données électriques

Gamme de fréquences (MHz) : Article 1 1562-1612 ; Éléments 2 & 3 698-960, 1710-2170, 2500-3800 ; Éléments 4 et 5 2,3-2,5/4,9-6,0 GHz, fouet 2396-2485/4,9-6,0 GHz
Bandes de fonctionnement : Element 1 GPS/GNSS/Galileo/Beidou, Elements 2 & 3 4G/3G/2G, Elements 4 & 5 2.4 GHz WiFi / Public Safety 4.9 GHz / 5.8 GHz WiFi, Whip 2.4/5.0 GHz WiFi
Gain maximum : Éléments 2 et 3 2 dBi (698-960 MHz), 5 dBi (1 710-3 800 MHz) ; Éléments 3 et 4 4 dBi (2,4 GHz), 6 dBi (5,8 GHz) ; Fouet 2dBi (2,4 GHz), 2dBi (5,8 GHz)
Polarisation : Verticale
Modèle de rayonnement : omnidirectionnel
Impédance : 50 ohms
Puissance d'entrée max : 25 W / radiateur principal 60 W

Données GPS/GNSS

Gamme de fréquence : 1562-1612MHz
TOS <2:1 ± 4MHz
Gain : LNA 26dB
Polarisation : circulaire droite
Tension de fonctionnement : 3 - 5 V DC (via coaxial)
Courant : Typique <20mA

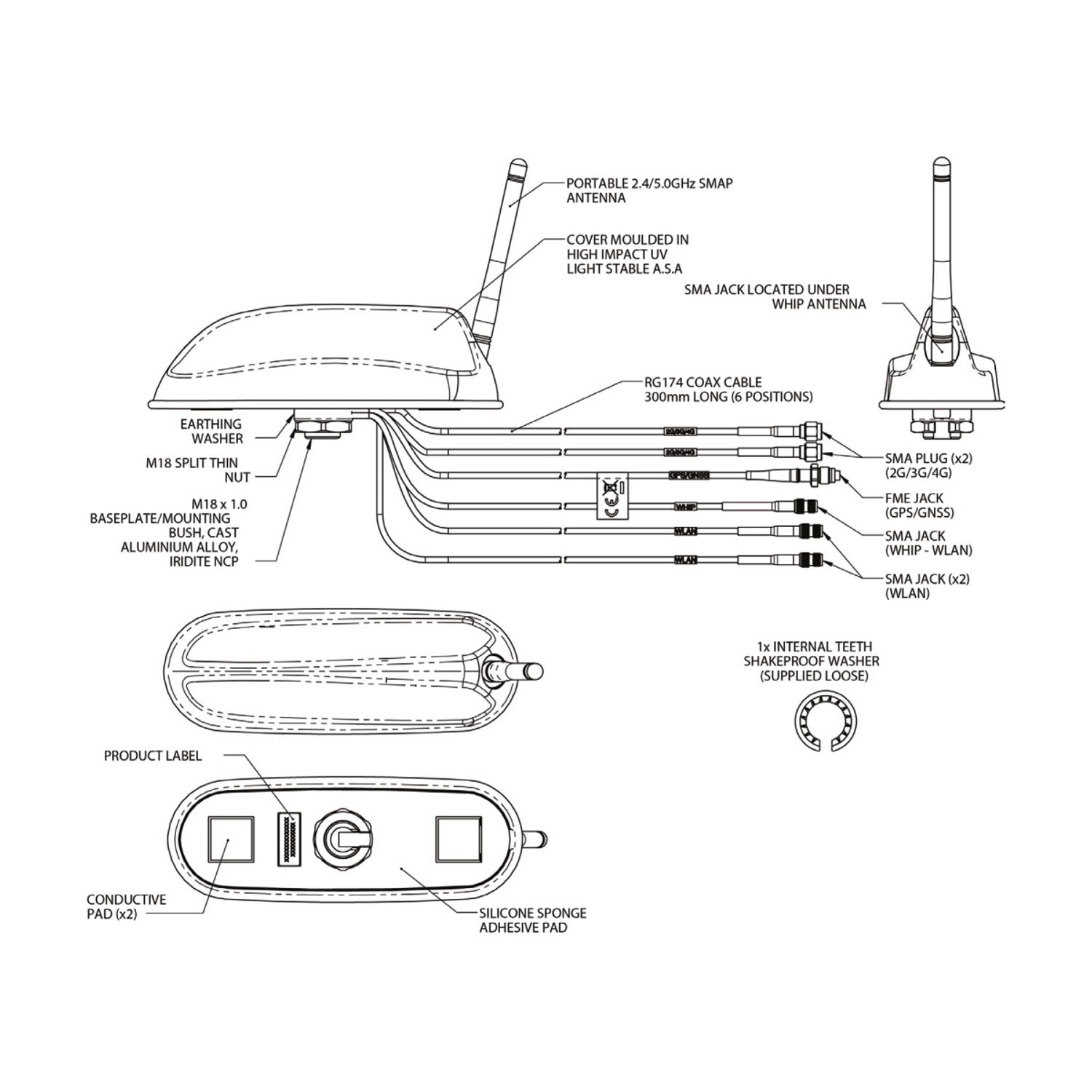

données mécaniques

Dimensions : hauteur 11,8 cm (5 cm sans fouet), longueur 17 cm, largeur 6 cm
Matériau : ASA, EPDM, alliage d'aluminium
La couleur noire
Poids : 260g
Taille du trou de montage : 19 mm
Type de câble : RG174 (conforme à la norme UN ECE 118.01)
Dimensions câble : diamètre 2,8 mm, longueur 6x 30 cm

Connexions:
Fouet : prise SMA
GPS/GNSS : prise FME (f)
2 x 4G/3G/2G : 2 connecteurs SMA (m)
2 x Wi-Fi : 2 x prise SMA (f)
